Die Volumenstrommessung wird zum Nachweis der Förderleistung von Kompressoren und sowohl hinsichtlich des Gesamtluftverbrauches eines Betriebes als auch mit Blick auf Einzelluftverbräuche dezentraler Produktionsstätten eingesetzt. Dabei ist zu berücksichtigen, dass sich Volumenstromangaben von Kompressoren und Luftverbrauchern auf den Umgebungszustand beziehen, die Messung aber im Druck führenden System vorgenommen wird. Das Umrechnen des Messwerte auf den Umgebungszustand ist mithin erforderlich.

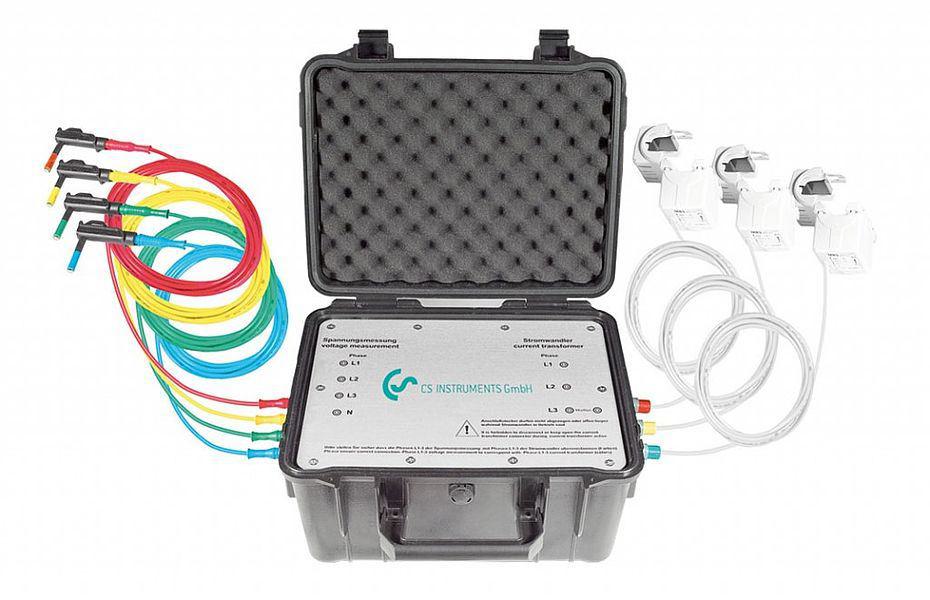

Mobiler Strom-/Wirkleistungszähler CS PM 600

erhältlich bis 100 A oder bis 600 A. Misst die Spannung, Strom und errechnet:

• Wirkleistung [kW]
• Scheinleistung [kVA]
• Blindleistung [kVar]
• Wirkarbeit [kWh]
• cos phi

Alle Messdaten können digital per Modbus an das DS 500 mobil / DS 400 mobil übertragen und dort aufgezeichnet werden.


Die besonderen Vorteile des CS PM 600:
• Magnetische Spannungsmessspitzen zum Abgreifen der Spannung im laufenden Betrieb
• Aufklappbare Stromwandler umgreifen die Leiter der Phasen L1,L2,L3. Auch hier ist der Einsatz während des laufenden Betriebes möglich.

Lieferumfang des CS PM 600 Strom-/Wirkleistungszähler:
• Mobiler Strom-/Wirkleistungszähler mit 3 externen Stromwandlern für große Maschinen und Anlagen
• Externe Stromwandler zum Umgreifen der Phasen (100 oder 600 A)
• Externe Magnetmessspitzen zum Abgreifen der Spannung
• Inkl. Anschlussleitung für mobilen Strom-/ Wirkleistungszähler, 5 m

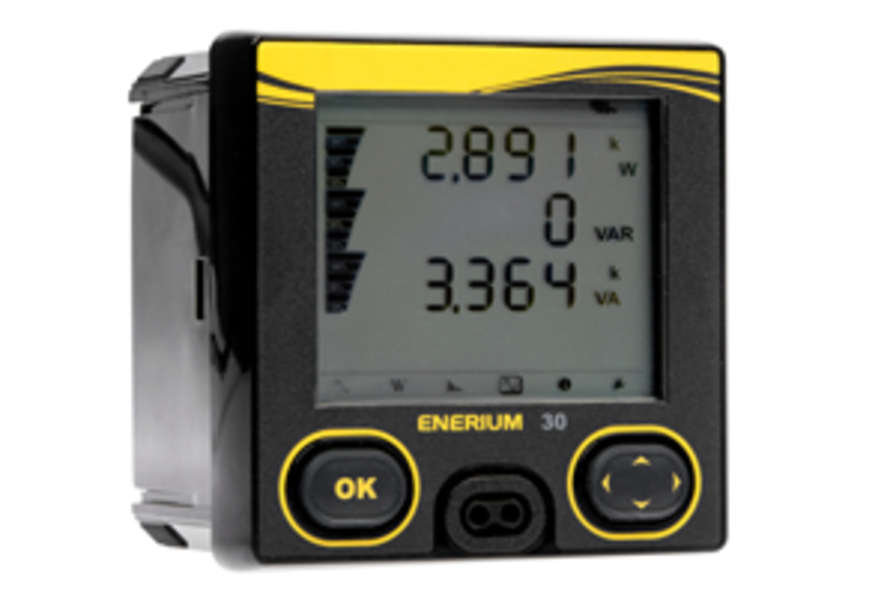

CS ENERIUM 30 Strom-/Wirkleistungszähler

für den Schaltschrankeinbau. Misst die Spannung, Strom und errechnet:

• Wirkleistung [kW]
• Scheinleistung [kVA]
• Blindleistung [kVar]
• Wirkarbeit [kWh]
• cos phi

Alle Messdaten können digital per Modbus an das DS 500 mobil / DS 400 mobil übertragen und dort aufgezeichnet werden.

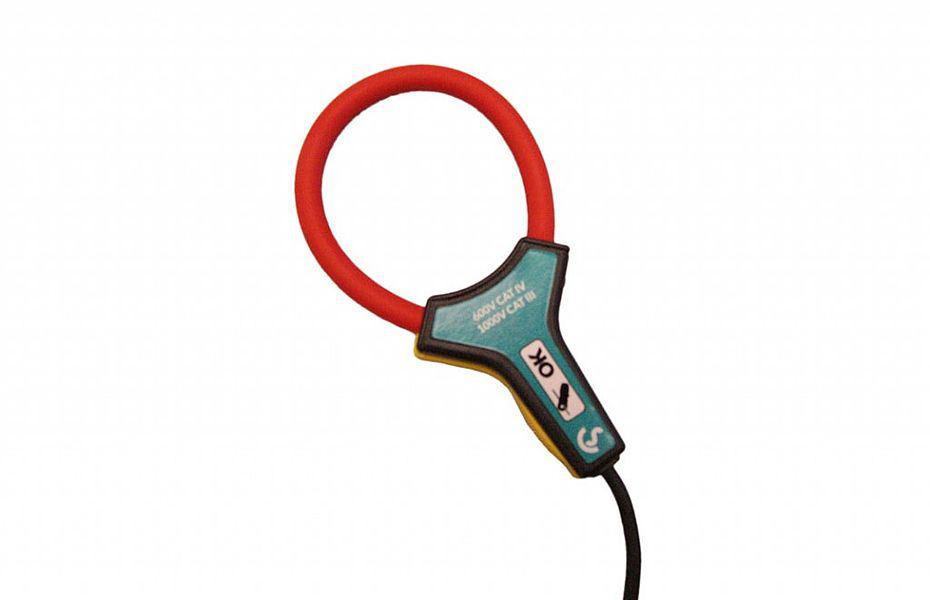

Stromzange Miniflex

ist ein AC-RMS-Stromsensor, der aus einer flexiblen Strommessschleife, einer sog. Rogowski-Spule, Modell MiniFLEX MA101, und einer kompakten digitalen Wandlerschaltung besteht. Mit ihm lassen sich Ströme bis zu 400 AAC in einem umschlossenen Leiter messen. Der digitale Wandler liefert einen Ausgangsstrom von 4 20 mADC, der in einem linearen Verhältnis zum gemessenen Strom im Leiter steht.
